Steckerbelegung

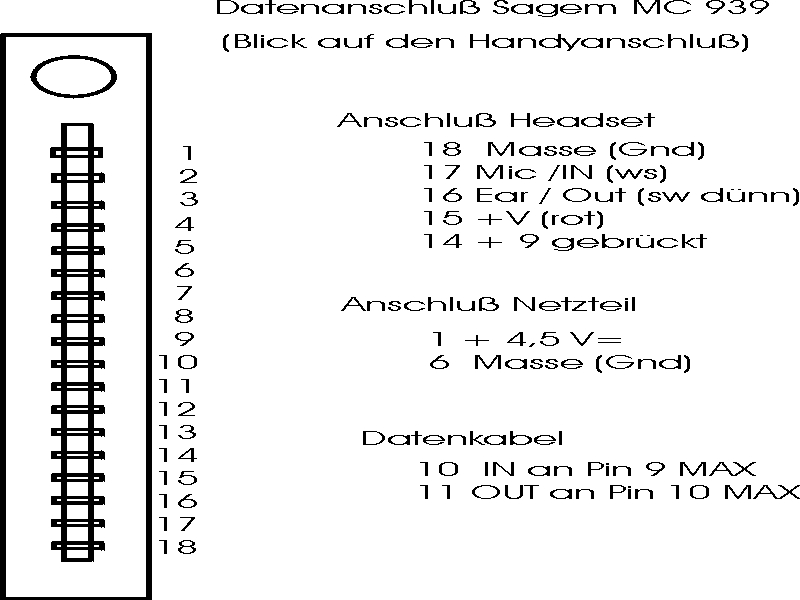

  Sagem 922 / 939

5 Volt Version
PIN

Name

 Funktion / Beschreibung In / Out
0 Ant. Antenne OUT
1 Charge Ladespannung / strom IN
2 + Batt Spannungsvers. Zubehör OUT
3 ?
4 ?
5 ?
6 GND Masse
7 ?
8 ?
9 ?
10 Data IN RxD Max Pin 12 IN
11 Data OUT TxD Max Pin 11 OUT
12 ?
13 Z_Sense Erkennung/Steuerung Zubehör. Gebr. mit 6
14 Z_Sense Erkennung/Steuerung Zubehör.
15 ?
16 Audio Lautsprecher OUT
17 Mic Mikrofon IN
18 ?



Siemens S 25 / S 35i

3 Volt Version
PIN

Name

 Funktion / Beschreibung In / Out
1 GND Masse
2 SB Erkenn. Steuer. Ladegerät IN / OUT
3 Charge Ladespannung / strom IN
4 + Batt Spannungsvers. Zubehör OUT
5 Data Out Daten gehend OUT
6 Data In Daten kommend IN
7 Z_Clk Erkennung/Steuerung Zubehör
8 Z_Data Erkennung/Steuerung Zubehör
9 MicG GND für Mikrofon
10 Mic Mikrofon IN
11 Audio Lautsprecher OUT
12 AudioG GND für Lautsprecher



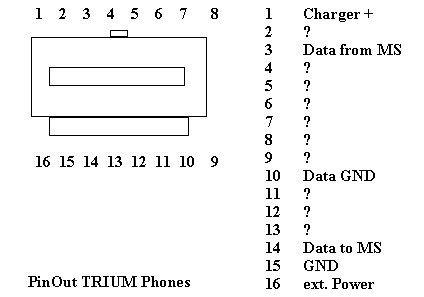

  Trium Astral

3 Volt Version
PIN

Name

 Funktion / Beschreibung In / Out
1 Charge Ladespannung/strom IN
2 ?
3 Data OUT TxD Max Pin 11 OUT
4 ?
5 ?
6 ?
7 ?
8 ?
9 ?
10 Data GND / Z_?? GND für Daten / ? oder Erkennung Zubehör ?
11 ?
12 ?
13 ?
14 Data IN RxD Max Pin 12 IN
15 GND Masse
16 Ext. Power Spannungsvers. Zubehör OUT








Alle Angaben natürlich nach bestem wissen und gewissen aber ohne Gewähr!
