Datenkabel 3 Volt

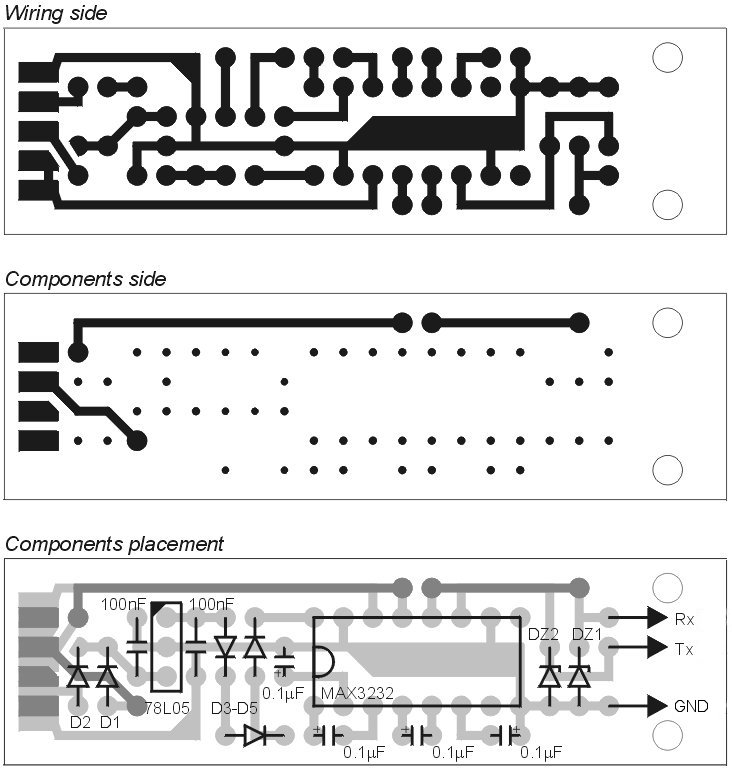

Ich habe mir zum ausprobieren gleich einige Leiterplatten geätzt.
Für diejenigen die keine möglichkeit zum Ätzen haben, kommt weiter unten ein Layout für Lochraster.

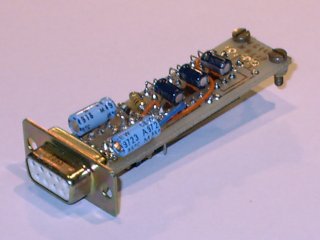

Bestückungsseite |

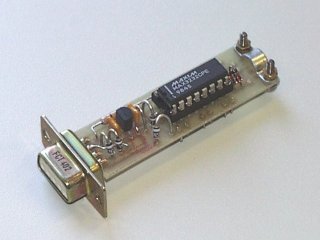

Lötseite...auch bestückt... |

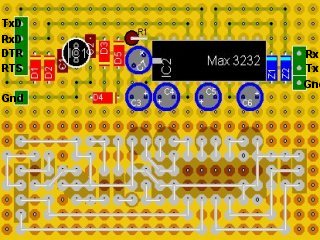

Bestück- und Lötseite auf Lochraster |

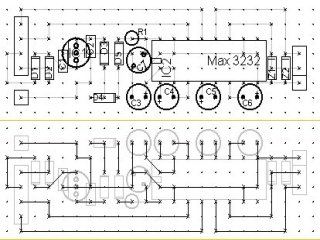

Transparent der besseren übersicht wegen |
Die RS232 Steckerbelegung
Sign. | 9pin | 25pin |
DCD | 1 | 8 |
RxD | 2 | 3 |
TxD | 3 | 2 |
DTR | 4 | 20 |
GND | 5 | 7 |
DSR | 6 | 6 |
RTS | 7 | 4 |
CTS | 8 | 5 |
RI | 9 | 22 |
Die Stückliste
Bez. |
Wert |
Lieferant |
Best.Nr. |
DM / Stk |
|
R1 * | = 0-100 W | Simons | |||
C1, C2 | = 100 nF | keramisch | Simons | CVNF100 | 0,22 |
C3....C6 | = 0,1 µF / 16 V | Elko, stehend | Simons | CS0000,10/50 | 0,20 |
C7 * | = 100 µF / 10 V | Elko, stehend | Simons | CS0100/10 | 0,27 |
D1....D5 | =BAT49 | Shottky | Simons | BAT49 | 0,79 |
DZ1,DZ2 | = 2,7 V | Zener | Simons | ZPD 02,7 | 0,15 |
IC1 | = LM 2936 Z-5 | Spannungsregler | Farnell | ||
IC2 | = MAX 3232 CPE | Scnittstellen IC | Farnell |
Außerdem
Platine | - Fotobeschichtet oder Lochraster |
Sub D Buchse | - 9 polig, gerade |
oder |
|
Stiftleisten | - SL1 = 5 polig, SL2 = 3 polig |
ganz wichtig |
|
Stecker für´s Handy | - von einer Freisprecheinrichtung (10-15 DM auf dem Flohmarkt, darauf achten das alle Kontakte vorhanden sind) |
oder |
- Conrad (Müssten auch gehen, sehen auf dem Bild zumindest so aus) |
Dann kann es ja losgehen.....
Bauteile besorgen und loslöten!
Zur anmerkung : die Shottkydioden habe ich gewählt weil daran nur 0,2V abfallen (standard Dioden 0,6V), den Spannungsregler LM2936 aus dem selben Grund, 78L05 geht zur Not auch, fand ich aber nicht so toll. Sicher ist sicher!!!
Rechnerisch müsste man nach dem Spannungsregler drei Standarddioden (zB. 1N4148) in reihe schalten (5V - 3 x 0,6V = 3,2V). Aber Theorie und Praxis liegen bekanntermaßen oft weit auseinander. *Die im Schaltplan und in der Stückliste mit Sternchen* markierten Bauteile musste ich hinzufügen damit mein S25 keinen Mist verstand. Ich habe mit der kombination Shottkydioden (D3...D5), Widerstand 100 Ohm und Kondensator 100µF, die geringsten fehler im Echo erzielt. (Ich wollte die Firmware updaten und wenn da was schiefgeht......will ich gar nicht wissen!).
Die Kommunikation kann man mit einem Terminalprogramm testen, je nach Handy (2400-19200,8N1) sollte man ein Echo erwarten können. Wenn das dann fehlerfrei funktioniert sollte das Handy auf die Eingabe von:
at+cgmi (Enter)
mit dem Herstellernamen antworten (zB):
at+cgmi
Siemens
Wenn das klappt...Herzlichen Glückwunsch...zum selbst gebauten Datenkabel!
Zum schluss: Zur Verpackung der Platine ist mir noch nichts sinnvolleres als Schrumfschlauch eingefallen. Vielleicht hat ja jemand von euch eine gute Idee!
